Fiche technique — capacités
Nos machines
Notre camion bras de grue permet d’intervenir en hauteur et en portée, avec des capacités de levage qui varient selon la configuration, l’angle de flèche et l’outil monté. Ci‑dessous : un exemple timelapse (~30 s) de démontage d’arbre, et le diagramme de capacité de notre équipement.
Vidéo
Timelapse — démontage d’arbre (~30 s)
Chantier accéléré des opérations de démontage d’un arbre au grappin coupeur.
Abaque

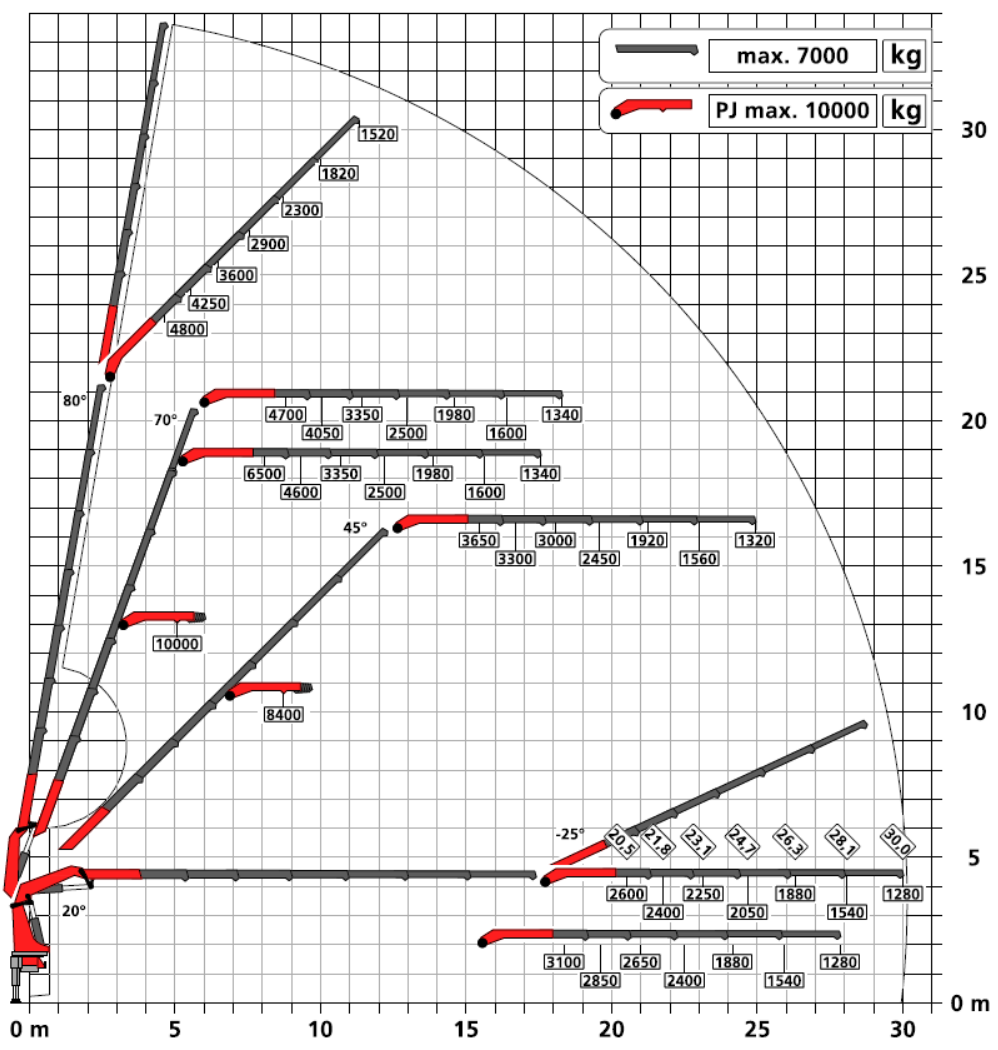

Diagramme des capacités
Cliquez sur l’image pour l’ouvrir en grand. Sur mobile, faire défiler horizontalement pour lire la grille au plus près du point de levage.
Lecture opérationnelle
Comment utiliser l’abaque sur chantier
- Repérer la portée horizontale et la hauteur du point de levage par rapport au camion.
- Se positionner sur la grille au croisement le plus proche, puis lire la capacité en kg indiquée (case grise ou rouge selon la configuration équivalente sur la machine).
- Vérifier que la masse de la charge + outil + accessoires reste inférieure à la valeur lue, avec la marge réglementaire et les consignes constructeur applicables.
Les données affichées sur ce site reproduisent la carte constructeur fournie avec l’engin. En cas de doute, la documentation officielle (manuel, étiquetage, carnet de levage) et l’avis de l’opérateur font foi.
